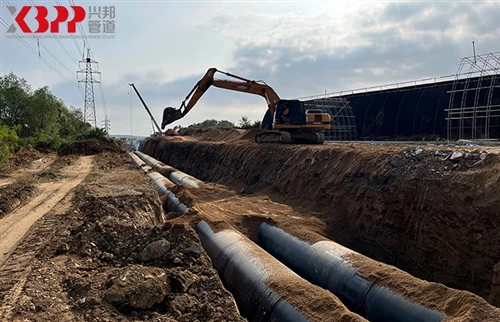

断熱パイプは設置後いつ埋め戻せますか? 「溶接したら埋めればいい」という単純なものではありません。埋め戻す時期を誤ると、それまでの溶接、探傷、補修作業が無駄になる可能性があります。
埋め戻す前に完了しなければならない作業には、鋼管の溶接、溶接部の非破壊検査、水圧検査、継手の断熱材のパッチング、パッチングの気密試験などがあります。{0}これらのプロセスには厳密な順序があり、- 溶接と探傷を最初に完了する必要があり、次に油圧試験が実行されます。テストに合格した場合にのみ、ジョイントの絶縁を行うことができます。最初に絶縁を行ってから圧力テストを行う場合、溶接部に漏れが発生すると、絶縁層を取り外してやり直す必要があります。
静水圧試験は埋め戻しのタイミングに最も大きな影響を与えます。強度試験圧力は設計圧力の1.5倍です。 10分間安定した圧力を加えても漏れや変形がなければ合格です。耐圧試験中はパイプラインが露出するため、溶接部やパイプ本体に漏れがないかどうかを容易に観察できます。事前に埋め戻しておけば、漏れ箇所が見えなくなります。圧力試験に合格したら、溜まった水をドレンバルブの最下点から排出する必要があります。
接合部の断熱パッチングが完了したら、気密テストを行う必要があります。継手の外側保護パイプにドリルで穴を開け、0.02MPaの空気または窒素を充填し、石鹸水で気泡の有無を確認します。このテストに合格した場合にのみ、埋め戻しを実行できます。
埋め戻し自体も特殊です。パイプの底部から上部までの 300 mm の範囲は、粒径 10 mm 未満の細かい砂またはふるい分けされた土で埋め戻し、各層の厚さが 200 mm を超えないように手動で層状に圧縮する必要があります。パイプの両側から対称的かつ同時に埋め戻し、片側の埋め戻し間の高さの差は 200mm を超えてはなりません。機械的埋め戻しは、パイプの上部が 300mm を超える場合にのみ使用できます。パイプの上部から500mm以内に細かい土または砂を使用してください。埋め戻しは早すぎても遅すぎてもよくありません-。早すぎるとやるべき検査が完了せず、遅すぎると長時間露出すると管が損傷する可能性があります。
